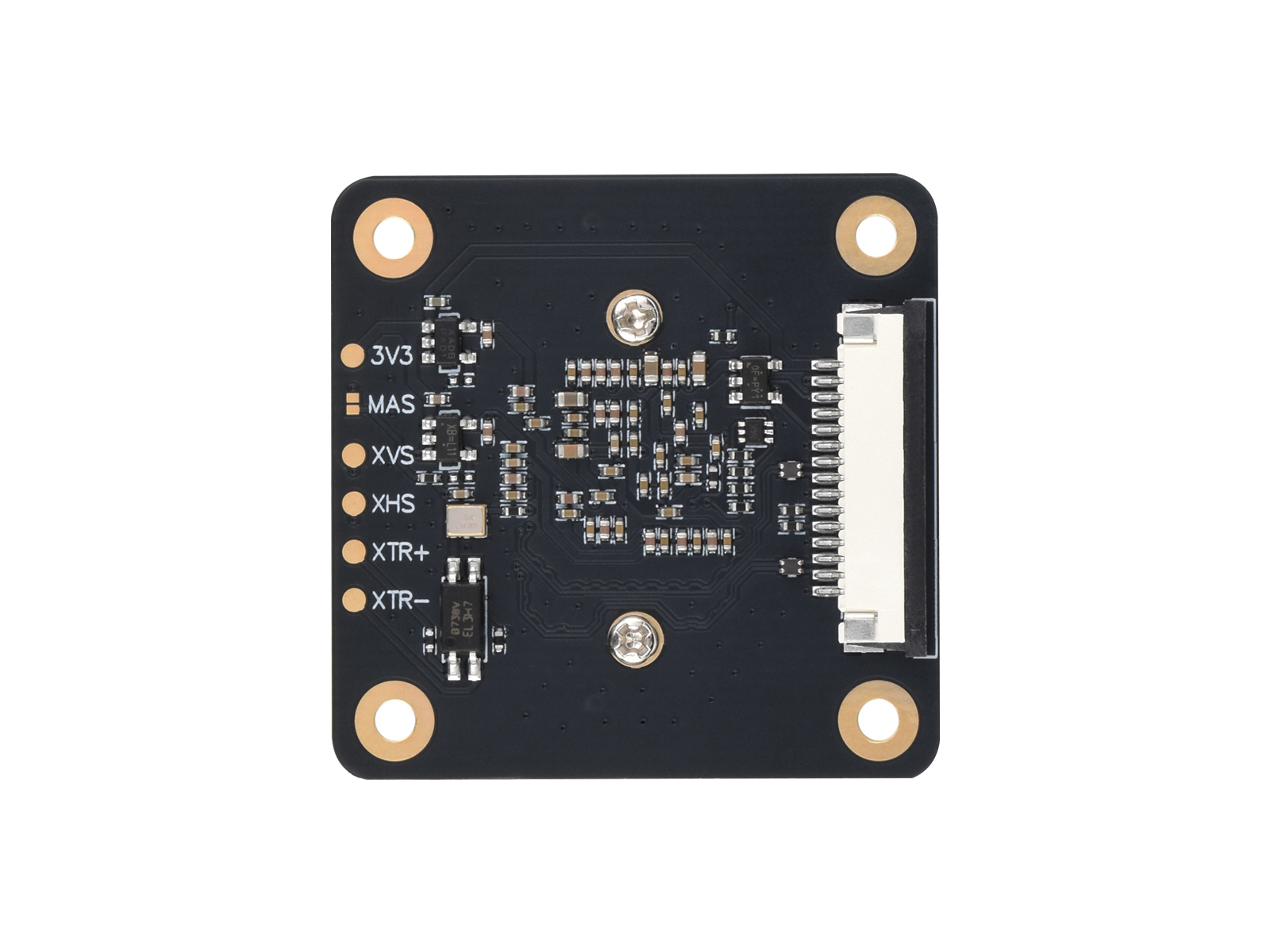

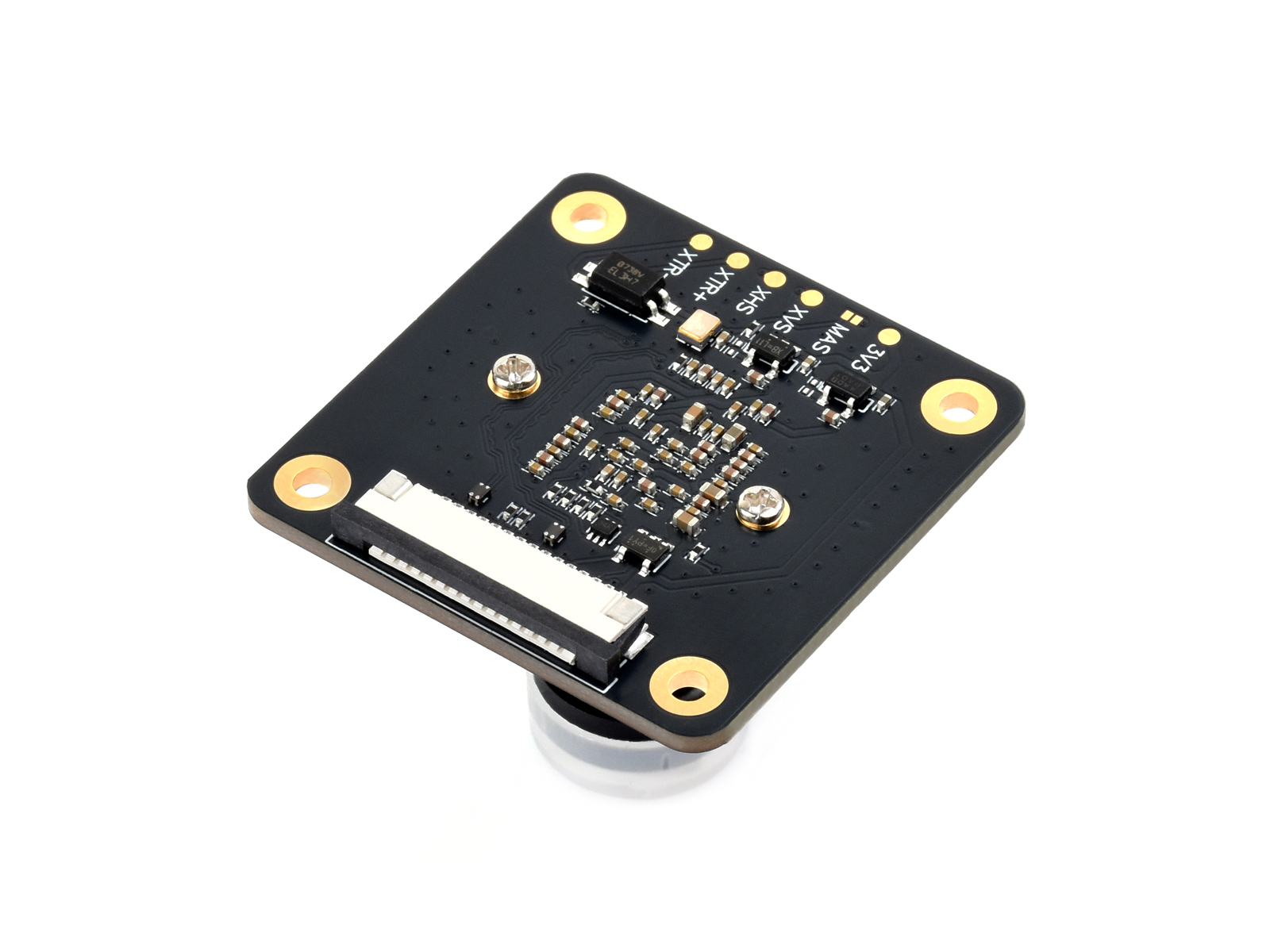

IMX296 1,6 MP M12 Mono-Kamera, Global Shutter, unterstützt Raspberry Pi-Serie-Platinen
Produktinformationen "IMX296 1,6 MP M12 Mono-Kamera, Global Shutter, unterstützt Raspberry Pi-Serie-Platinen"
IMX296-Sensor | 1,6 MP | Mono-Kamera | Unterstützt Raspberry Pi-Serie-Boards

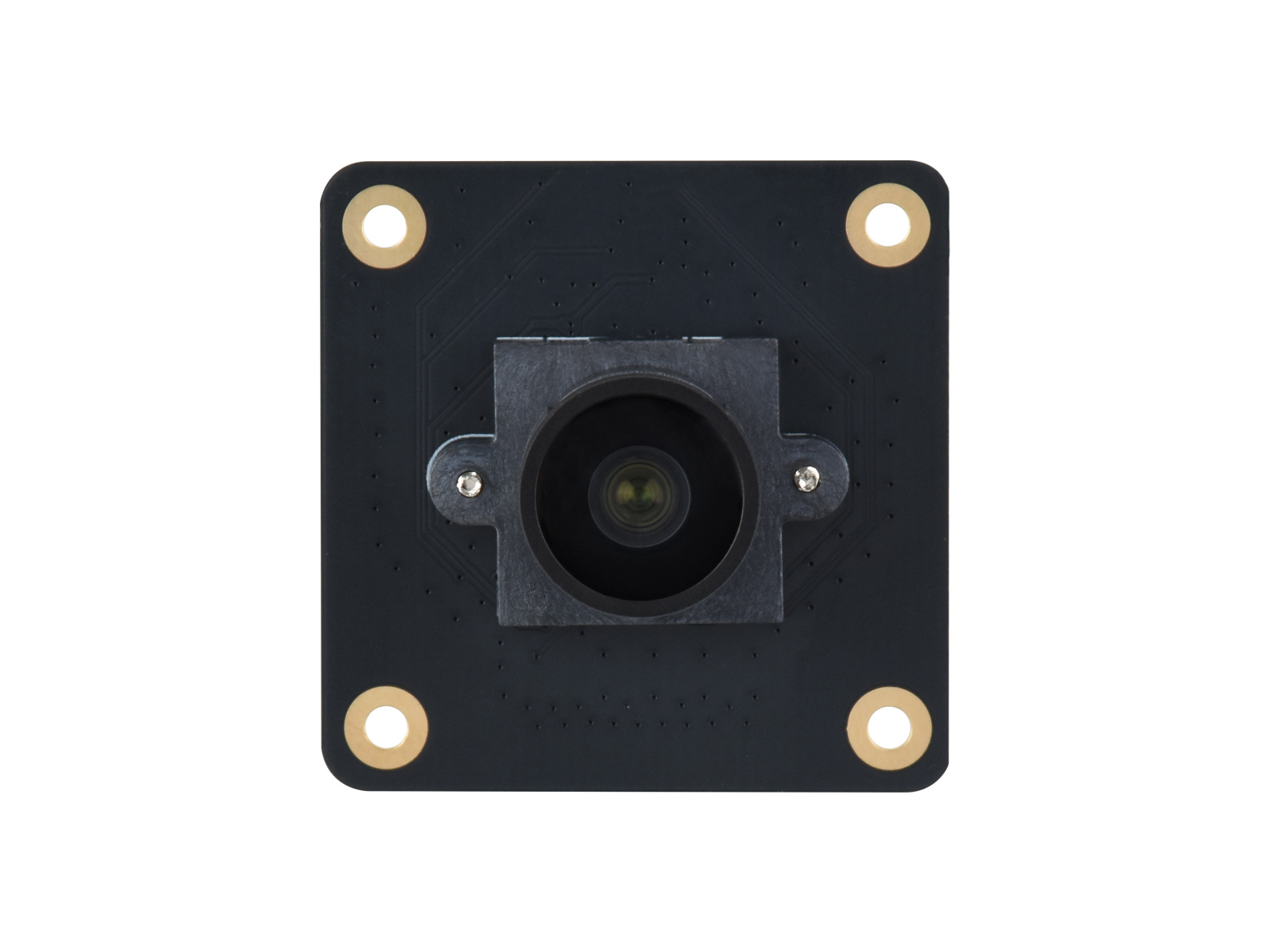

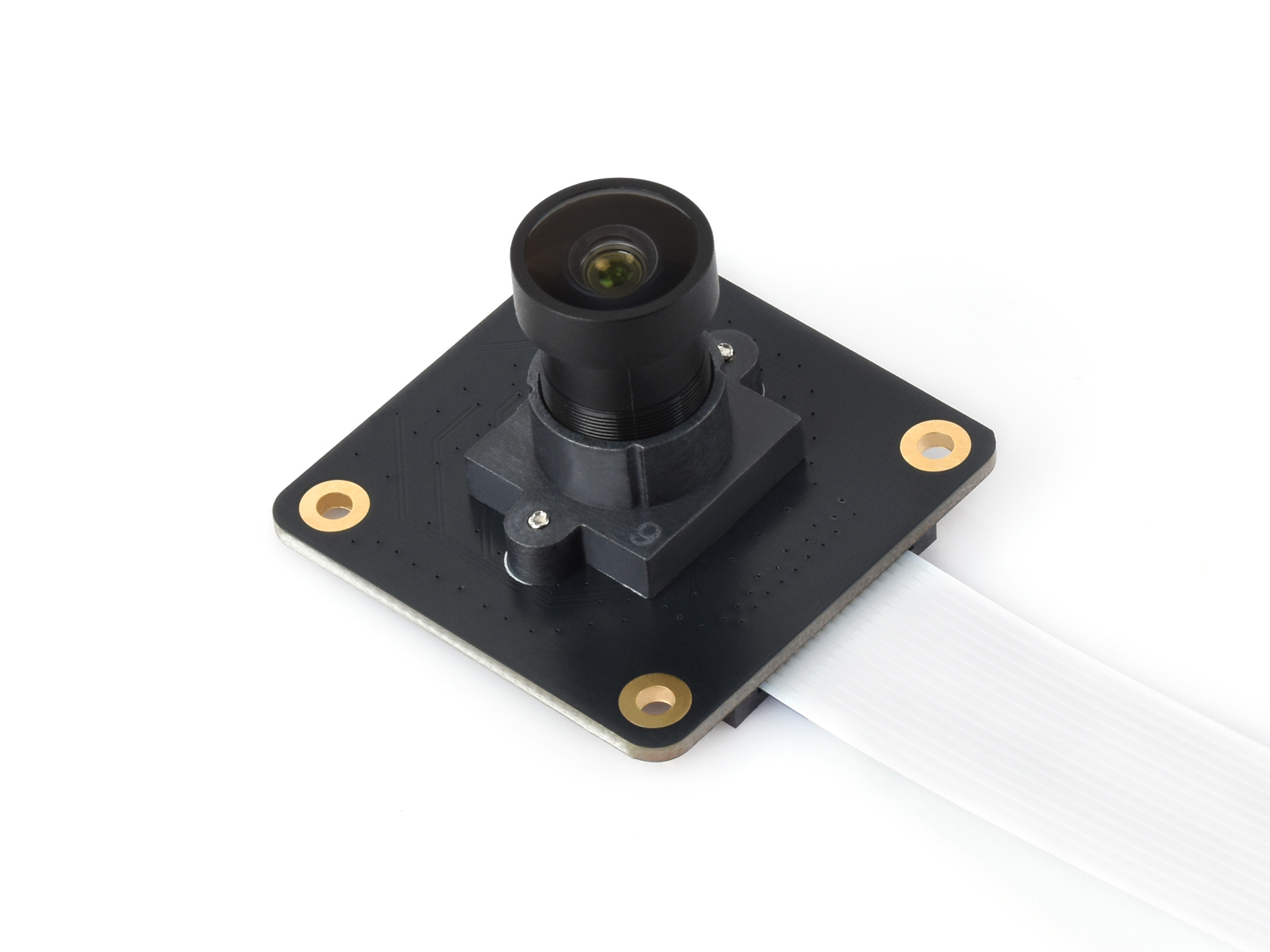

Dieses IMX296 Mono-Global-Shutter-Kameramodul basiert auf dem IMX296-Sensor mit 1,6 MP Auflösung. Es ist in der Lage, schnell bewegte Objekte ohne den „Jelly-Effekt“ des Rolling Shutter aufzunehmen, ideal für die Fotografie von schnellen Bewegungen und Anwendungen im Bereich der maschinellen Bildverarbeitung. Es verfügt über ein M12-Objektiv mit 130° Sichtfeld (FOV), wird mit zwei FFC-Kabeln geliefert und ist mit allen Raspberry Pi-Serie-Boards kompatibel.
| Sensor | Modell | IMX296 |
|---|---|---|
| Auflösung | 1,58 MP (Mono), 1456 × 1088 | |
| CMOS-Diagonale | 6,3 mm | |
| Pixelgröße | 3,45 µm × 3,45 µm | |
| Objektiv | Blende (F) | 1,6 |
| Back Focal Length (BFL) | 3,0 mm | |
| Sichtfeld (FOV) | 130° (D) 99° (H) 72° (V) | |
| Verzeichnung | <20 % |
Der Global Shutter eliminiert den Jelly-Effekt bei der Aufnahme schnell bewegter Objekte und ist daher besser für die Erfassung von Hochgeschwindigkeitsbewegungen geeignet.
Verbindung mit Raspberry Pi 4B
Verbindung mit Raspberry Pi 5
Verbindung mit Raspberry Pi Zero 2 W
* nur zur Referenz, der Raspberry Pi 4B, Raspberry Pi 5, Zero 2 W sind NICHT im Lieferumfang enthalten.
| Teilenummer | Pixel | Sensor | CMOS-Größe | IR-CUT-Filter | Objektivunterstützung | FOV (°) | Blende (F) | Brennweite (mm) | Abmessungen (mm) | Kompatibel mit |
|---|---|---|---|---|---|---|---|---|---|---|
| Raspberry Pi HQ Camera | 12,3 MP | IMX477 | 7,9 mm | integriert | C/CS | - | - | - | 38*38 | Raspberry Pi, CM3/3+/4/5 |
| IMX477 12,3 MP Kamera | - | - | - | 38*38 | Raspberry Pi, CM3/3+/4, Jetson-Serie-Boards | |||||
| Raspberry Pi HQ Camera M12 | M12 | - | - | - | 38*38 | Raspberry Pi, CM3/3+/4/5 | ||||
| IMX477 IR-CUT Kamera (A) | 90 | 2,0 | 3,95 | 38*38 | Raspberry Pi, CM3/3+/4/5, Jetson-Serie-Boards | |||||
| IMX477-160 12,3 MP Kamera | 160 | 2,2 | 2,75 | 25*24 | Raspberry Pi, CM3/3+/4/5, Jetson-Serie-Boards | |||||
| Raspberry Pi Global Shutter Kamera | 1,6 MP | IMX296 | 6,3 mm | C/CS | - | - | - | 38*38 | Raspberry Pi, CM3/3+/4/5 | |
| IMX296 Global Kamera (A) | 1,6 MP | IMX296 | 6,3 mm | C/CS | - | - | - | 38*38 | Raspberry Pi, CM3/3+/4/5 | |
| IMX296-130 BW Kamera | 1,6 MP | IMX296 | 6,3 mm | M12 | 130 | 1,6 | 3,0 | 38*38 | Raspberry Pi, CM3/3+/4/5 |
Lieferumfang
- IMX296-130 BW Kamera x1
- 22PIN auf 15PIN Kabel x1
- 15PIN Kabel x1
