Luckfox Pico Pro/Max RV1106 Linux Micro-Entwicklungsboard, integriert ARM Cortex-A7/RISC-V MCU/NPU/ISP-Prozessoren

30,93 €*

Preise inkl. MwSt. zzgl. Versandkosten

Derzeit nicht auf Lager

Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Liefertermin anfragen Ein verbindlicher Liefertermin liegt derzeit nicht vor. Bitte fragen Sie die aktuelle Verfügbarkeit bei uns an.

Produktnummer: WSAL25717

Produktinformationen "Luckfox Pico Pro/Max RV1106 Linux Micro-Entwicklungsboard, integriert ARM Cortex-A7/RISC-V MCU/NPU/ISP-Prozessoren"

Luckfox Pico Pro/Max RV1106 Linux Micro-Entwicklungsboard, integriert ARM Cortex-A7/RISC-V MCU/NPU/ISP-Prozessoren

Technische Daten

Prozessor	Cortex A7@1,2 GHz
NPU	Pro: 0,5 TOPS, unterstützt int4, int8 und int16 Max: 1 TOPS, unterstützt int4, int8 und int16
ISP	Eingang 5 MP @30 fps (Max)
Speicher	Pro: 128 MB DDR3L Max: 256 MB DDR3L
USB	USB 2.0 Host/Gerät
Kamera	MIPI CSI 2-Kanal
GPIO	26 × GPIO-Pins
Ethernet-Port	10/100M Ethernet-Controller und eingebetteter PHY
Standard-Speicher	SPI NAND FLASH (256 MB)

Versionen und Stiftleisten-Optionen

Hochgradig integriert und leistungsstark

Integriert CPU, NPU, ISP und andere Prozessoren

Single-Core ARM Cortex-A7 32-Bit-Kern mit integriertem NEON und FPU
Eingebaute, von Rockchip entwickelte NPU der 4. Generation, hohe Rechengenauigkeit, unterstützt int4, int8 und int16 Hybrid-Quantisierung. Die Rechenleistung von RV1106G2 beträgt 0,5 TOPS, die von RV1106G3 beträgt 1,0 TOPS
Eingebaute, selbst entwickelte dritte Generation ISP3.2, unterstützt 5 Megapixel, mit mehreren Bildverbesserungs- und Korrekturalgorithmen wie HDR, WDR, mehrstufige Rauschunterdrückung usw.
Leistungsstarke Codierungsleistung, unterstützt intelligenten Codierungsmodus und adaptive Stream-Speicherung je nach Szene, spart mehr als 50 % Bitrate des herkömmlichen CBR-Modus, sodass die Kamerabilder hochauflösend bei kleinerer Dateigröße sind, doppelte Speicherkapazität
Eingebauter 16-Bit-DRAM DDR3L, der anspruchsvolle Speicherbandbreiten aufrechterhalten kann
Integriert mit eingebautem POR, Audio-Codec und MAC PHY

Einfachere Entwicklung

Integriert TF-Kartensteckplatz, Kamera-Schnittstelle und Ethernet-Port

SLC NAND FLASH

Für ein besseres Benutzererlebnis

Anwendungsbeispiel

Geeignet für weitere Anwendungsbeispiele

Pin-Definition

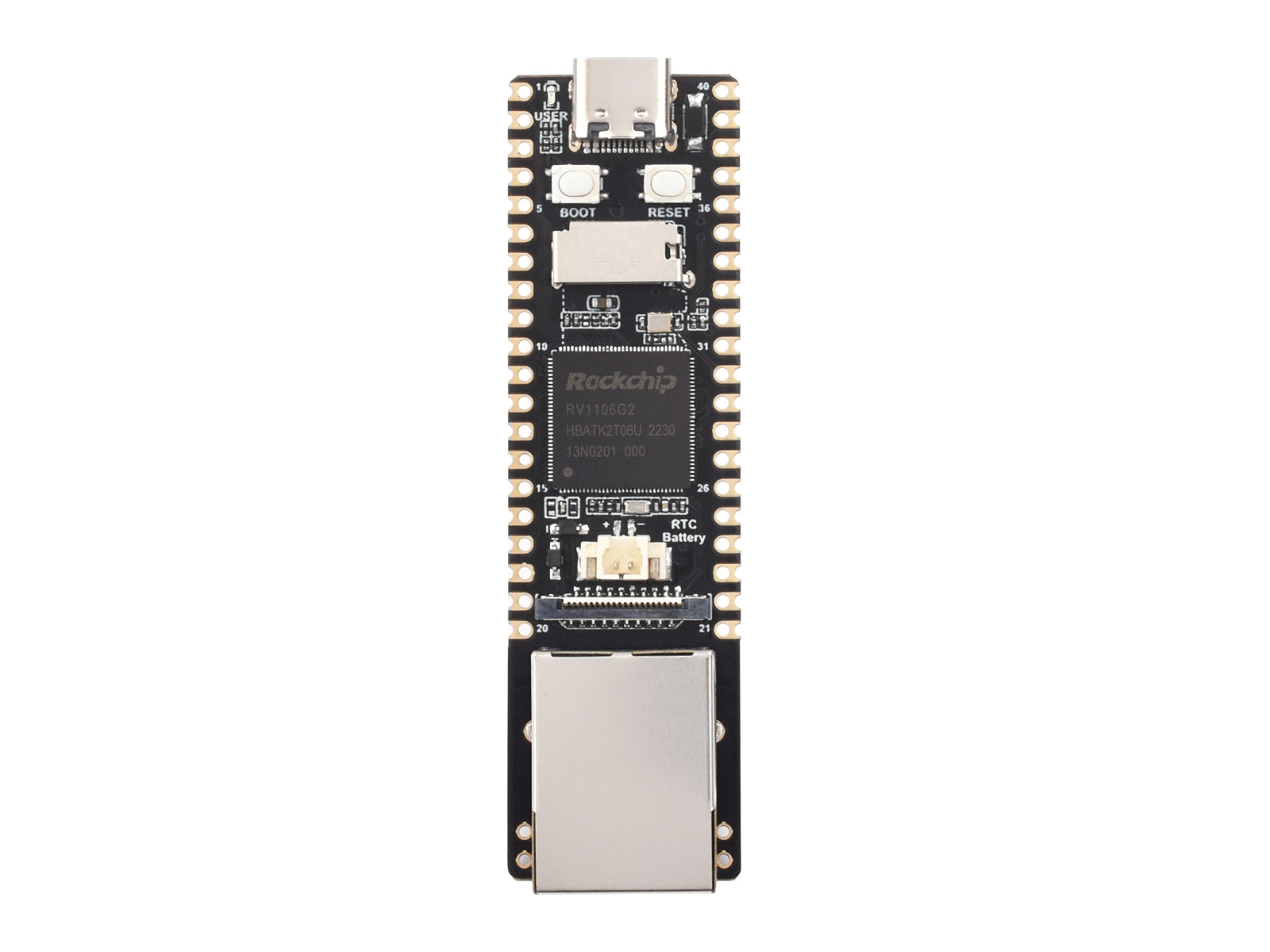

Was ist auf der Platine

USB Type-C-Anschluss für Stromversorgung und Programmierung
ACT-LED
BOOT-Taste Beim Einschalten drücken, um in den Download-Modus zu wechseln
RESET-Taste
TF-Kartensteckplatz
RV1106 Vision-Prozessor SoC mit eingebautem ARM Cortex-A7-Kern (RV1106G2 für Pro-Version, RV1106G3 für Max-Version)
RTC-Batterieanschluss MX1.25-Stecker, zum Anschließen der RTC-Batterie

CSI-Kamera-Schnittstelle MIPI CSI 2-Kanal
RJ45 Ethernet-Port

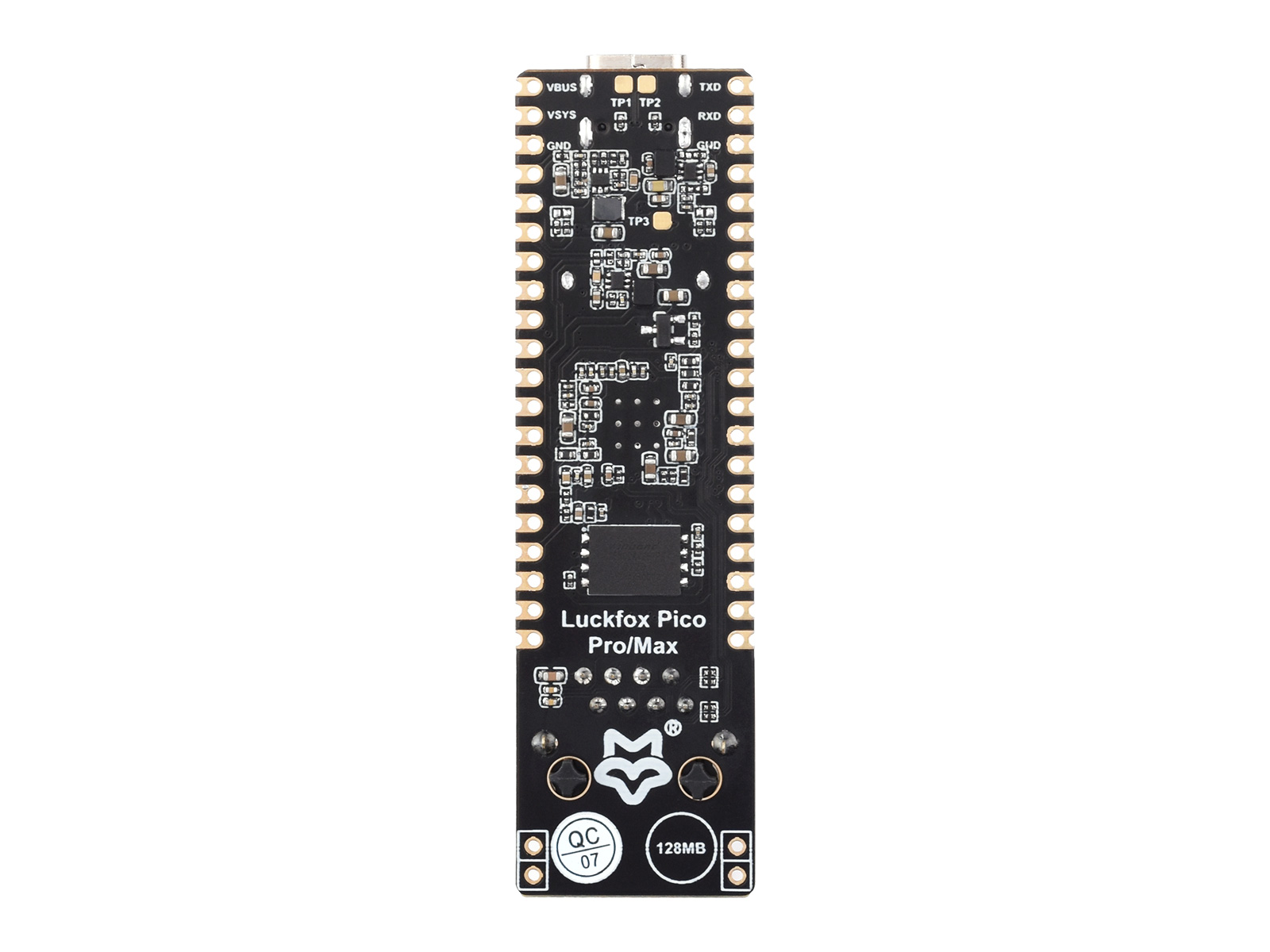

USB-Test-Pads TP1: USB_N TP2: USB_P
USB-Erkennungstestpad
W25N02KV 256 MB SLC NAND FLASH
GPIO-Leiste

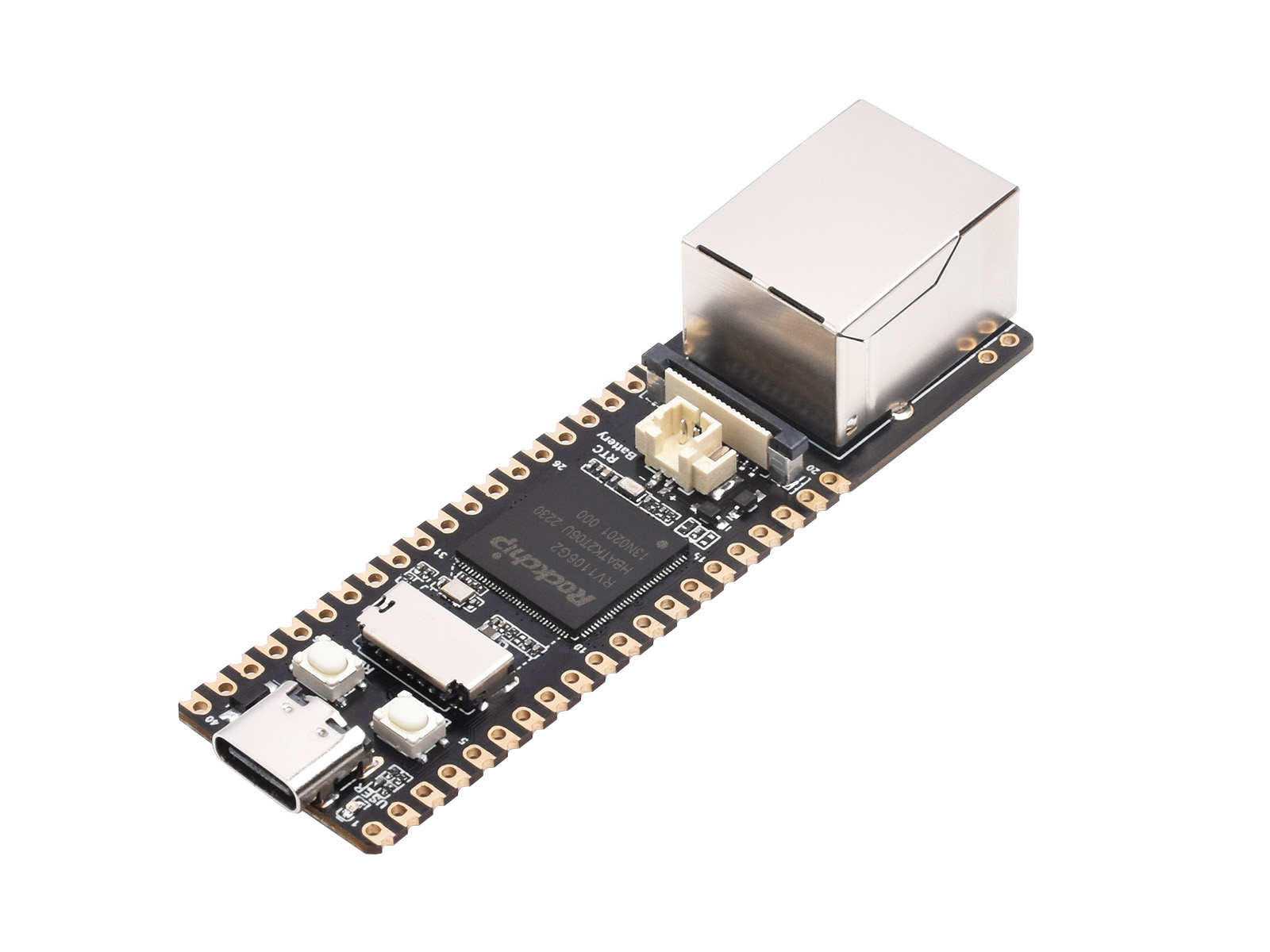

Produktansicht

Außenmaße

Luckfox Pico Produktauswahl

PRODUKT	Hauptchip	Speicher	NPU	ISP	Standard-Speicher	EIGENSCHAFTEN
Luckfox Pico Mini A	RV1103G1	64 MB	0,5 TOPS, unterstützt int4, int8 und int16	Eingang 4 MP @30 fps (Max)	TF-Karte (nicht enthalten)	Eingebauter Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO usw.
Luckfox Pico Mini B					SPI NAND FLASH (128 MB)
Luckfox Pico					TF-Karte (nicht enthalten)	Eingebauter Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO usw.
Luckfox Pico Plus					SPI NAND FLASH (128 MB)	Eingebauter Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO, Ethernet-Port usw.
Luckfox Pico Pro	RV1106G2	128 MB		Eingang 5 MP @30 fps (Max)	SPI NAND FLASH (256 MB)	Eingebauter Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO, Ethernet-Port, RTC-Batterieanschluss usw.
Luckfox Pico Ultra B					EMMC (8 GB)	Eingebauter PoE-Anschluss, Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO, Ethernet-Port, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Luckfox Pico Ultra BW						Eingebautes WiFi, PoE-Anschluss, Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO, Ethernet-Port, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Core11060208						Eingebauter eMMC, Anpassung verschiedener Schnittstellen über verzinnte Löcher, wie USB, PHY, LINEOUT-Audioausgang, 2-Kanal MIC-Audioeingänge, 2-Kanal 2-Kanal MIPI CSI, RGB, RTC usw.
Core11061208						Eingebautes WiFi und eMMC, Anpassung verschiedener Schnittstellen über verzinnte Löcher, wie USB, PHY, LINEOUT-Audioausgang, 2-Kanal MIC-Audioeingänge, 2-Kanal 2-Kanal MIPI CSI, RGB, RTC usw.
Luckfox Pico Pi B						Eingebauter 4G-Modul M.2-Slot, PoE-Modulanschluss, Type-C, USB-A HOST, MIPI CSI, GPIO, Netzwerkport, 3,5 mm Audio-Klinkenbuchse, SMD-Mikrofon, Mikrofonanschluss, RTC-Batterieverbindung usw.
Luckfox Pico Pi B W						Eingebautes Wi-Fi-Modul, 4G-Modul M.2-Slot, PoE-Modulanschluss, Type-C, USB-A HOST, MIPI CSI, GPIO, Netzwerkport, 3,5 mm Audio-Klinkenbuchse, SMD-Mikrofon, Mikrofonanschluss, RTC-Batterieverbindung usw.
Luckfox Pico Max	RV1106G3	256 MB	1 TOPS, unterstützt int4, int8 und int16	Eingang 8 MP @15 fps (Max)	SPI NAND FLASH (256 MB)	Eingebauter Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO, Ethernet-Port, RTC-Batterieanschluss usw.
Luckfox Pico Ultra					EMMC (8 GB)	Eingebauter PoE-Anschluss, Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO, Ethernet-Port, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Luckfox Pico Ultra W						Eingebautes WiFi, PoE-Anschluss, Type-C-Anschluss, MIPI CSI-Schnittstelle, GPIO, Ethernet-Port, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Core11060408						Eingebauter eMMC, Anpassung verschiedener Schnittstellen über verzinnte Löcher, wie USB, PHY, LINEOUT-Audioausgang, 2-Kanal MIC-Audioeingänge, 2-Kanal 2-Kanal MIPI CSI, RGB, RTC usw.
Core11061408						Eingebautes WiFi und eMMC, Anpassung verschiedener Schnittstellen über verzinnte Löcher, wie USB, PHY, LINEOUT-Audioausgang, 2-Kanal MIC-Audioeingänge, 2-Kanal 2-Kanal MIPI CSI, RGB, RTC usw.
Luckfox Pico Pi A						Eingebauter 4G-Modul M.2-Slot, PoE-Modulanschluss, Type-C, USB-A HOST, MIPI CSI, GPIO, Netzwerkport, 3,5 mm Audio-Klinkenbuchse, SMD-Mikrofon, Mikrofonanschluss, RTC-Batterieverbindung usw.
Luckfox Pico Pi A W						Eingebautes Wi-Fi-Modul, 4G-Modul M.2-Slot, PoE-Modulanschluss, Type-C, USB-A HOST, MIPI CSI, GPIO, Netzwerkport, 3,5 mm Audio-Klinkenbuchse, SMD-Mikrofon, Mikrofonanschluss, RTC-Batterieverbindung usw.
Luckfox Pico Pi Zero						Eingebautes Wi-Fi-Modul, Type-C-Anschluss, 4-Kanal MIPI CSI, GPIO, SMD-Mikrofon, Lautsprecheranschluss, RTC-Batterieanschluss usw.
Luckfox Pico 86 Panel	RV1106G2/RV1106G3	128 MB/256 MB	0,5 TOPS/1 TOPS	Eingang 5 MP@30 fps (Max)	EMMC (8 GB)	Ausgestattet mit einem 720 × 720 IPS kapazitiven Touchscreen, optionales Wi-Fi-Bluetooth-Modul, eingebauter Type-C-Anschluss, Netzwerkport, RS485-Anschluss, 2-Kanal-Relais, Lautsprecher, Mikrofon, RTC-Batterieschnittstelle usw.

Zertifizierungsurkunde

Ressourcen & Dienste

Wiki:https://wiki.luckfox.com/Luckfox-Pico-Pro-Max

Lieferumfang

Luckfox Pico Pro

Luckfox Pico Pro x1

Luckfox Pico Pro M

Luckfox Pico Pro mit vorgelöteter Stiftleiste x1

Luckfox Pico Max

Luckfox Pico Max x1

Luckfox Pico Max M

Luckfox Pico Max mit vorgelöteter Stiftleiste x1
